成果简介：本成果用于对穿越河流的水下石油管线敷设情况进行探测，无需下水即可得到管道穿越路径的平面图和埋深剖面图。检测系统包括发射机、接收机、接收探棒三大部分。发射机具有正弦信号产生功能，能够产生频率为256Hz、512Hz、1024Hz、2048Hz的低频正弦信号，且输出正弦信号幅度四档可调；带有电流检测与数据存储功能，对输出信号实时监测与数据存储；实时显示系统工作状态。接收机具备多种频率可选(256Hz、512Hz、1024Hz、2048Hz )的接收采集功能，具备增益档位可调，具备接收磁场信息直接显示功能。接收探棒实现将接收到的磁场信号转变为电信号的功能，将微弱的电信号经多级放大、滤波、有效值提取处理。该成果已通过测试并已在中石油相关部门投产使用，性能达到国外同类仪器水平。

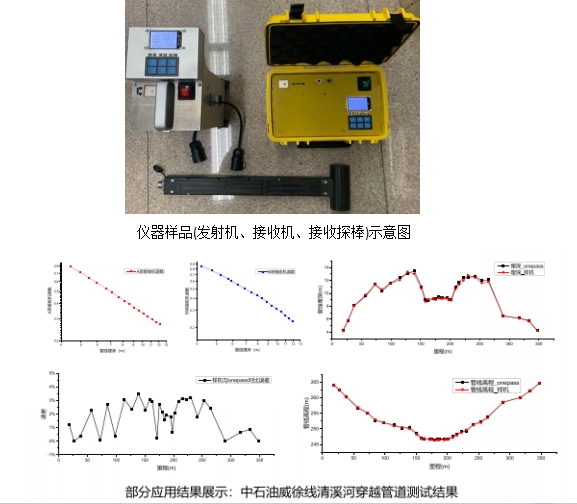

　　成果展示：
